Diëlektrische Douane Optische Spiegel

Een diëlektrische die spiegel is een spiegel op veelvoudige dunne lagen (gewoonlijk twee) wordt gebaseerd verschillende transparante optische materialen (diëlektrische deklagen →, thin-film deklagen, interferentiedeklagen). Zelfs als de Fresnel bezinningscoëfficiënt van één enkele interface tussen twee materialen (wegens een klein verschil in brekingsindexen) klein is, kunnen de bezinningen van vele interfaces (in een bepaalde golflengtewaaier) constructief zich mengen om in een zeer hoge algemene reflectiecoëfficiënt (reflectievermogen) van het apparaat te resulteren. Het eenvoudigste en gemeenschappelijkste ontwerp is dat van een Bragg-spiegel, waar alle optische waarden van de laagdikte enkel one-quarter van de ontwerpgolflengte zijn. Dit ontwerp leidt tot de hoogste mogelijke reflectiecoëfficiënt voor een bepaald aantal laagparen en bepaalde materialen. Het is ook mogelijk om dichroic spiegels met gecontroleerde eigenschappen voor verschillende golflengten te ontwerpen.

De resonatorspiegels van een laser zijn bijna altijd diëlektrische spiegels, omdat dergelijke apparaten uit routine een zeer hoge reflectiecoëfficiënt van > 99,9% bereiken, en hun beperkte bezinningsbandbreedte kan geschikt zijn omdat het de transmissie van pomplicht (bij een kortere golflengte) door een vouwende spiegel van de resonator toestaat (dichroic spiegels →). Wegens dit gebruik, worden de diëlektrische spiegels vaak genoemd laserspiegels.

Een kenmerkend bezit van diëlektrische spiegels is dat zij optische eigenschappen afhangen wezenlijk van de invalshoek zijn. Als voorbeeld, toont Figuur 1 reflectiecoëfficiëntspectrums van een eenvoudige Bragg-spiegel voor verschillende weerslaghoeken. Groter dat de hoek, het meer bezinningsspectrum naar kortere golflengten wordt verplaatst. Dit is hoofdzakelijk omdat de component van de golf vectorloodlijn aan de laagoppervlakten kleiner wordt voor een bepaalde golflengte, die kan worden gecompenseerd door de golflengte te verminderen.

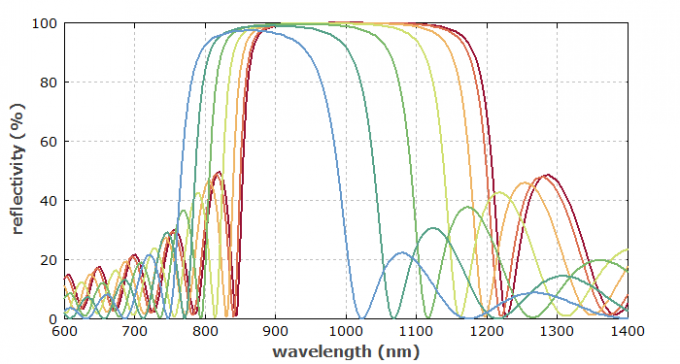

Figuur 1: Het reflectiecoëfficiëntspectrum van een Bragg-spiegel voor verschillende weerslaghoeken van normale (rode) weerslag tot (blauwe) 60° in stappen van 10°.
